超短脈沖激光，以皮秒以下的脈寬及高功率、短時(shí)間尺度為特點(diǎn)，能在材料發(fā)生明顯熱擴(kuò)散前將能量沉積至目標(biāo)區(qū)，實(shí)現(xiàn)金屬焊接的高精度、低熱影響、低熱應(yīng)力和變形。如使用飛秒激光，可實(shí)現(xiàn)銅和鋁異種金屬微焊接，焊縫寬度僅幾微米，且界面形成納米尺度金屬間化合物，顯著提升接頭強(qiáng)度。

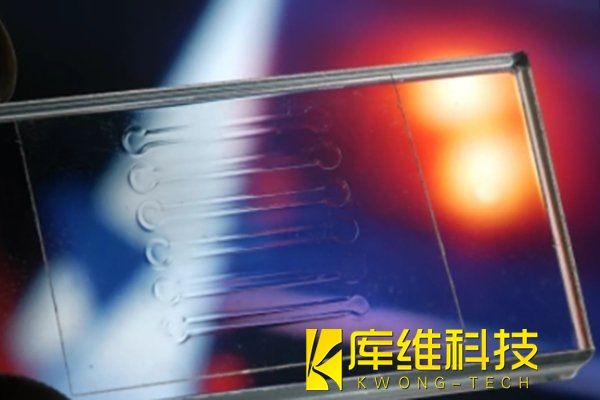

對于玻璃材料，超短脈沖激光焊接具有獨(dú)特優(yōu)勢。玻璃對特定波長激光透明，超短脈沖激光可通過非線性吸收機(jī)制（如多光子吸收）在材料內(nèi)部產(chǎn)生局部能量沉積，實(shí)現(xiàn)內(nèi)部焊接而不影響表面。玻璃熱導(dǎo)率和熔點(diǎn)低于金屬，使脈沖激光能在小范圍內(nèi)實(shí)現(xiàn)材料局部熔化或軟化，避免周圍區(qū)域過熱。脈沖激光在連接界面產(chǎn)生極快的加熱和冷卻，促進(jìn)材料間鍵合，避免材料特性受損。
超短脈沖激光輻照玻璃引起電子激發(fā)和弛豫過程分為三個(gè)部分：
（1）當(dāng)激光電磁場非常強(qiáng)時(shí)，電子通過超短脈沖激光的多光子吸收或隧道電力從價(jià)帶激發(fā)到導(dǎo)帶；
（2）激發(fā)的電子可吸收多個(gè)激光光子，提升自身能量，或被飛秒激光束強(qiáng)電場加速，與原子碰撞產(chǎn)生二次電子（碰撞電離）。此過程重復(fù)，導(dǎo)致雪崩電離；
（3）部分自由電子在電子-空穴對中弛豫，產(chǎn)生局域態(tài)，如自陷激子（STE）。STE在幾百皮秒內(nèi)松弛形成永久性缺陷。另一些自由電子將能量轉(zhuǎn)化為晶格振動(dòng)，產(chǎn)生熱量后弛豫回基態(tài)。玻璃加熱于激光照射后幾十皮秒發(fā)生，幾十毫秒后照射區(qū)域恢復(fù)至室溫。當(dāng)飛秒激光束以中等脈沖能量聚焦在堆疊玻璃基板的界面時(shí)，因加熱僅在界面誘發(fā)局部熔化和快速固化，從而使玻璃連接；
超短脈沖激光在高重復(fù)率下引發(fā)局部區(qū)域溫度驟升至幾千開爾文，且在脈沖間隔內(nèi)未完全冷卻，形成熱積累現(xiàn)象。此現(xiàn)象使玻璃局部區(qū)域達(dá)熔化點(diǎn)，形成焊接接頭。經(jīng)調(diào)整激光參數(shù)發(fā)現(xiàn)，各類玻璃材料，包括熔融石英、硼硅酸鹽玻璃和低膨脹系數(shù)玻璃等，均可實(shí)現(xiàn)穩(wěn)定焊接。
高重復(fù)率利于在脈沖期間積累熱量導(dǎo)致局部熔化，重新凝固后形成穩(wěn)定共價(jià)鍵，尤其適用于異種玻璃焊接，斷裂強(qiáng)度在體積材料范圍內(nèi)，焊縫穩(wěn)定。
應(yīng)用領(lǐng)域：
1、光學(xué)器件：超短脈沖激光焊接可以用于連接不同的光學(xué)材料，確保光學(xué)性能不受影響；
2、電子器件：玻璃封裝技術(shù)的應(yīng)用中，激光焊接用于連接玻璃和金屬部件，提供防潮和保護(hù)；
3、醫(yī)療器械：玻璃材料的焊接可以實(shí)現(xiàn)高強(qiáng)度的連接，確保器械的安全性和可靠性；
利用超短脈沖激光對玻璃材料進(jìn)行焊接能發(fā)揮其獨(dú)特優(yōu)勢。該方法利用飛秒或皮秒量級的超短脈沖激光，通過非線性吸收過程在材料內(nèi)部產(chǎn)生局部熔化，實(shí)現(xiàn)精確焊接而不損傷表面。
超短脈沖激光焊接在陶瓷材料上的應(yīng)用
除了MIGMAG焊接，還有哪些適合自動(dòng)化應(yīng)用的焊接工藝？
自動(dòng)化焊接的主要焊接工藝有哪些？
鋁合金焊接可以考慮的焊接技術(shù)有哪些？
自動(dòng)化焊接的主要焊接工藝有哪些？
創(chuàng)新引領(lǐng)：探索激光焊接機(jī)器人的制造業(yè)應(yīng)用
陽極鋼爪鋁導(dǎo)桿全截面焊接技術(shù)設(shè)備的特點(diǎn)有哪些呢？
專家建議：電解鋁陽極導(dǎo)桿焊接的實(shí)用方案
選擇正確焊接方案，輕松應(yīng)對電解鋁陽極鋁導(dǎo)桿連接挑戰(zhàn)
