機器人RDC 是一種可將分解器模擬數值轉換成數碼數值的電路板。該電路板嵌裝于一個 RDC 盒內，并整體固定在機器人支腳或者轉臺上，具體固定位置視機器人類型而定。

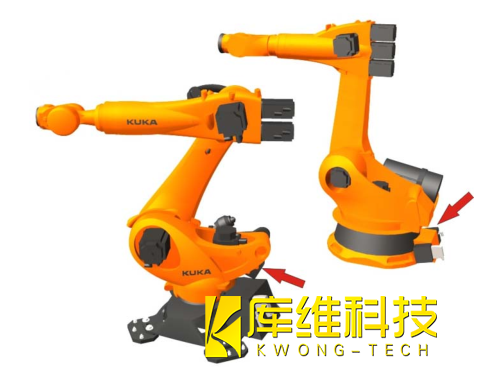

機器人上的分解器數字轉換盒如下圖：
1 產生所有需要的工作電壓
2 借助安全技術分解器 （SIL2）采集八個電機的位置數據
3 采集八個電機的工作溫度
4 采集 RDC 的溫度
5 與機器人控制器進行通訊
6 監控分解器的線路是否中斷
7 評估 EMD （ EMD=E Electronic Mastering D Device，即電子控制裝置）
8 將數據保存于存儲卡 （ EDS=E Electronic D Data S Storage，電子數據存儲器）
利用兩個 FPGA = （F Field P Programmable G Gate A Array，即現場可編程門陣列）
可進行安全的雙通道式分解器評估和分解器
數據分析處理。 兩個 FPGA 的任務相同，并對檢測結果進行比對。 不過當兩個 FPGA 一致時，將維持與控制系統之間的通訊。 如果出現故障，EtherCAT 連接將會中斷。
FPGA 是一種屬于數碼技術領域的集成電路 （IC），其里面的邏輯電路可接收編程設置。
工業機器人 KRC4 RDC 接口

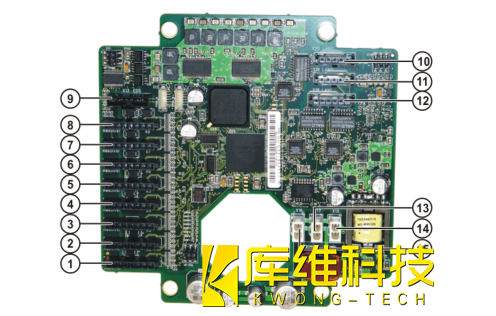

工業機器人 KRC4 RDC 接口概覽如下圖
工業機器人

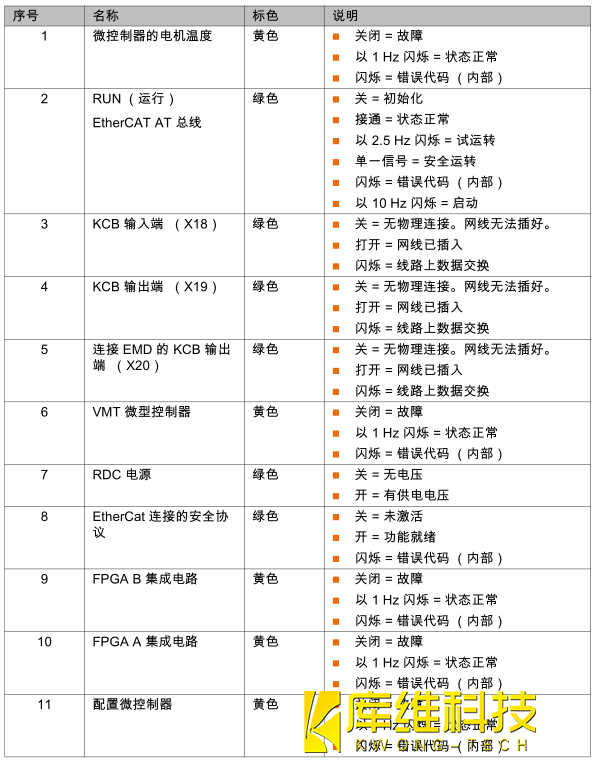

KRC4 RDC LED 指示燈概覽
RDC 的 LED 指示燈顯示如下圖
1 機器人控制系統必須保持關機狀態，并采取保護措施以防意外重啟。
2控制系統已關閉。
3 電源線必須已斷電。
4 按 ESD 準則進行作業?？刂葡到y(tǒng)電腦安全提示
5 機器人控制系統必須保持關機狀態，并采取保護措施以防意外重啟。
6 控制系統已關閉。
7 電源線必須已斷電。
8 按 ESD 準則進行作業。
工業機器人 KRC4 RDC 的更換方法：
1. 將控制系統關機并采取措施防止其被無意重啟
2. 擰松并取出 RDC （分解器數字轉換器）盒蓋上的螺絲
3. 將所有導線小心地拔下，并彎到一邊
4. 將 EDS 接頭小心地拔出
注意：EDS 存儲器不拆下，在 RDC 更換時留在 RDC-Box 中。

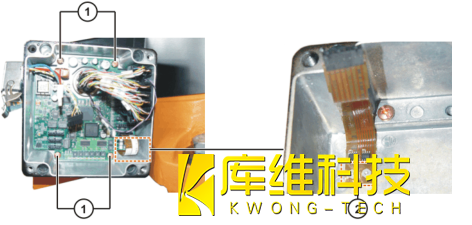

5. 取下 RDC 板卡上的固定螺絲 （1）
1 ）固緊 RDC 板卡： M6x10
擰緊扭矩： 2.0 Nm
2） 固緊 EDS： 塑料螺母 M2.5
擰緊扭矩： 0.1 Ncm
6. 小心將 RDC 板卡從 RDC 盒中取出，注意不要扭曲
7. 裝入新的 RDC 板卡并擰緊
8. 插好所有連接線
9. 將 EDS 接口插上
10. 蓋好 RDC 盒蓋并擰緊螺絲
11. 實施功能測試
